goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Sam 29 Oct 2011 - 21:38

travail de la journée : moulage des pales
matière : plaque d’isolant polyuréthane en 50 mm
longueur : 82 cm. j'ai imprimé un patron en papier grâce à autocad
pour le moment, quantités : réussi 1 + loupé 1

les photos


Les modèles de goun80 - Page 3 Photo_45

Les modèles de goun80 - Page 3 Photo_46

Les modèles de goun80 - Page 3 Photo_44

Les modèles de goun80 - Page 3 Photo_43
Revenir en haut Aller en bas
LIEBHERR60

avatar
Date d'inscription : 11/06/2010
Localisation : oise
Emploi : collectionneur de grosse grues et engins miniers

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Dim 30 Oct 2011 - 2:16

J'ai trouver ceci http://www.hansebubeforum.de/showtopic.php?threadid=10330 en espérant que cela t'aide dans ton projet , bon courage pour la suite de ton dio Very Happy
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Dim 30 Oct 2011 - 14:50

2 pales découpées, sans compter les 3 loupées (2 erreurs de coupe et 1 avec une bulle d'air dans la mousse).
La dernière, tranquillement cet après midi. après j’attaque le mât en PVC.
ensuite la préparation du socle de la plateforme
taille prévue de la planche : 1.5 x 1.5
pour le transport elle sera en 2 parties de 1.5 x 0.75 (voir plan)

Les modèles de goun80 - Page 3 Platfo10

échelle 1/1

pour ce qui est du décor, j'hésite entre un champs, une pâture ou la forêt.

la pâture ça serait pas mal avec une petite clôture autour des plateformes à la fin du chantier.


épaisseur de la planche : 10 mm
je vais utiliser pour la mise en forme du terrain de la mousse et pour la plateforme du contre-plaqué

A +
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Dim 20 Nov 2011 - 0:45

j’hésite entre la version précédente et une version "light" de dimension 60cm par 122cm par manque de place surtout par soucis de simplicité

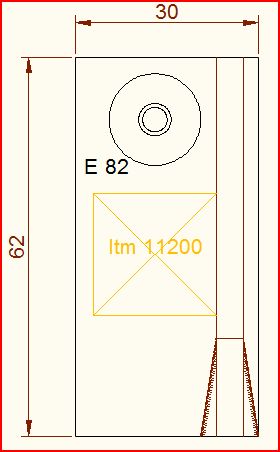

voila le plan de cette version
Les modèles de goun80 - Page 3 Dio_ve10
échelle 1 pour les côtes
cette version parait sympa aussi
Revenir en haut Aller en bas
borneo

borneo
Date d'inscription : 21/05/2010
Localisation : Thailand
Emploi : loisirs miniatures TP,passionne par l asie

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Modèles de goun80    Les modèles de goun80 - Page 3 Icon_minitime1Dim 20 Nov 2011 - 6:26

Super ce que tu fais :lol:

Au sujet du mât en PVC : Qu'est-ce que la "mise en forme avec décapeur thermique" scratch scratch scratch
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Dim 20 Nov 2011 - 12:18

pour le PVC :

étape 1 : faire des patrons en papier aux extrémités de chaque tronçons avec Autocad dans mon cas
étape 2 : au Dremel, couper dans le sens de la longueur le tuyau en triangle pour obtenir un tuyau qui ce rétrécit
étape 3 : prendre un gros élastique pour entourer le tuyau. ça sert à le compresser et en même temps à garder sa forme
étape 4 : la plus difficile : chauffer au décapeur mais pas trop, juste pour qu'il ne revienne pas

répétition des étapes 2, 3, 4 pour avoir les bonnes dimensions
étape 5 : la soudure la plus dureLes modèles de goun80 - Page 3 602153 j'ai testé plusieurs solutions. celle qui m'a donné le meilleur résultat c'est de prendre un fer à souder, bien avoir biseauté le tuyau, prendre du pvc (celui que l'on a découpé précédemment).
après tu soudes et tu ponces
étape 6 : pour mon mât, au milieu, j'ai prévu une tige filetée

la suite cet après-midi
Revenir en haut Aller en bas
borneo

borneo
Date d'inscription : 21/05/2010
Localisation : Thailand
Emploi : loisirs miniatures TP,passionne par l asie

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Modèles de goun80    Les modèles de goun80 - Page 3 Icon_minitime1Lun 21 Nov 2011 - 4:57

Merci pour le conseil !!!

Moi qui projetai de faire un petit dio avec une 11200 ou une "grosse à treillis" mais ne connaissant pas l'astuce...
Et Les modèles de goun80 - Page 3 672824 pour ce que tu fais !!!
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Sam 10 Déc 2011 - 2:53

Voilà les derniers arrivés
le JIB de la ltm 11200
Les modèles de goun80 - Page 3 Img_0111
Les modèles de goun80 - Page 3 Img_0112
Le test de décapage peinture à l’acétone.
Les modèles de goun80 - Page 3 Img_0113
les amélioration YCC :
-les vérins à peindre
Les modèles de goun80 - Page 3 Img_0114
-les petits contrepoids avec les "H" et les ronds à ajouter sur les CP d’origine
Les modèles de goun80 - Page 3 Img_0115
-les plaques en tôle larmée et la fixation pour relier le camion et le dolly du porte flèche
Les modèles de goun80 - Page 3 Img_0116
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Mar 20 Déc 2011 - 19:51

passage de la LTM 11200 en mode Noël.
Les modèles de goun80 - Page 3 Img_0120
Revenir en haut Aller en bas
goun80

goun80
Date d'inscription : 12/05/2010
Localisation : Rue (c'est bien une ville )

Les modèles de goun80 - Page 3 Vide
MessageSujet: Re: Les modèles de goun80   Les modèles de goun80 - Page 3 Icon_minitime1Sam 4 Fév 2012 - 12:26

J'ai descendu mes planches au sol, du coup, j'ai mis la 11200 avec 3 fûts de sortie + la volée
Les modèles de goun80 - Page 3 Img_0310
